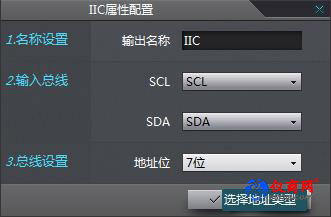

3.總線設置好地址位；

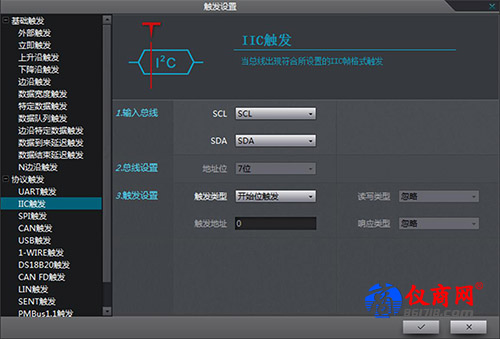

設置效果如圖3、圖4所示：

圖3 觸發設置

圖4  屬性配置

五、IIC解碼分析結果

開始采集并存儲一段數據，從而進行解析。

1.數據段區域，體現了具體數據解析的波形于結果；

2.可以通過波形顯示設置調節波形觀察的方式；

3.通過波形縮放能夠觀察不同時間產生的具體幀傳播內容；

4.時間表顯示區域則會把整個數據段的內容邏輯解析并轉化。

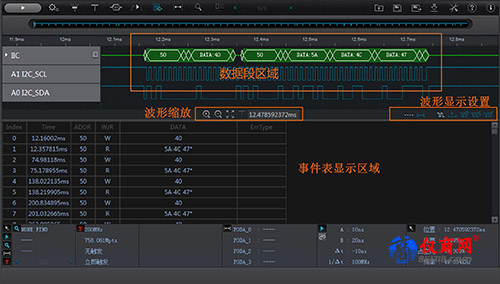

測試效果如圖5所示：

圖5 解碼分析

六、IIC解碼數據查找

1.查找總線：IIC；

2.開始時間：Ds、A、B；

3.結束時間：Dp、A、B；

4.比較幀類型：可自行選擇；

5.數據：可輸入對應幀類型數據的十進制，十六進制，八進制。

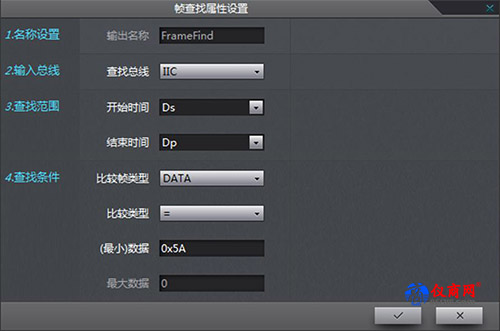

設置效果如圖6所示：

圖6 幀查找屬性設置

七、解碼數據準確定位

完成設置，則可以通過查找具體的查找類型進行顯示，效果如圖7所示：

圖7 查找結果顯示

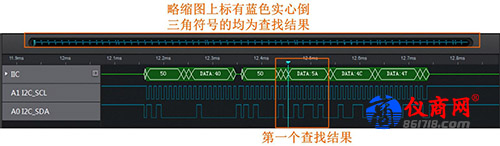

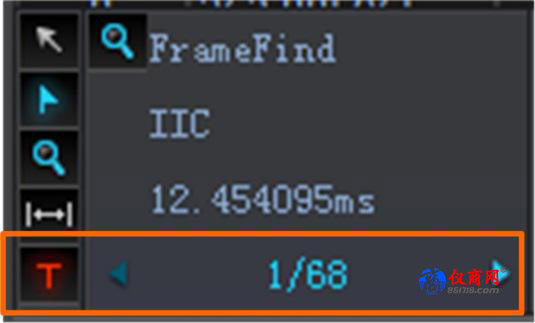

此次查找共有68個查找結果，可通過如下操作觀測每一個查找結果，效果如圖8所示：

圖8 查找結果數據分析
