說到汽車電子行業的通信問題，大家自然會想到CAN、LIN、CANFD、車載以太網等協議。那么工程師在調試這類通信問題的時候，示波器是否擁有相關協議的分析插件就非常關鍵。這些分析插件是如何協助工程師解決問題的呢？這里將重點從示波器的以太網分析、車載總線協議解碼、CAN位時間測試3個方面來進行描述。

一、以太網分析功能

奧迪A8是第一款稱為L3級自動駕駛的汽車，擁有多個第一，其中就有使用車載以太網作為骨干的運算架構。

目前，車載以太網最重要的應用就是域控制器。除了域控制器、激光雷達這些都需要高帶寬和全新的運算架構。另外一點就是降低成本的需求。

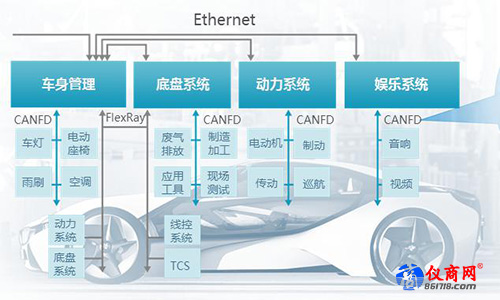

如圖1所示，為典型的汽車網絡架構。

圖1 典型的汽車網絡架構

像CAN總線一樣，以太網也需要類似的多種測試來確保通信等的穩定性。這其中就包括眼圖測試、發送抖動、幅值特性、上升下降時間、占空比失真等項目的測試。通過這幾項的測試，基本可以判斷以太網的性能是否良好。

為了兼顧汽車電子方面的整體測試需求，包括常規的電壓電流信號，CAN、LIN等總線測試，以及以太網測試等。致遠電子的ZDS4054 Plus，最新固件支持百兆以太網（100base-TX）分析功能。

測試需要1塊ZTF100B轉接板，2條SMA轉BNC線，1條平行網線用于接示波器，1條平行或交叉網線用于接被測設備。

如圖2所示，為測試時連接圖，黃色網線另一端插在示波器背面的網口，黑色網線另一端連接被測以太網端口。

圖2 以太網分析測試連接圖

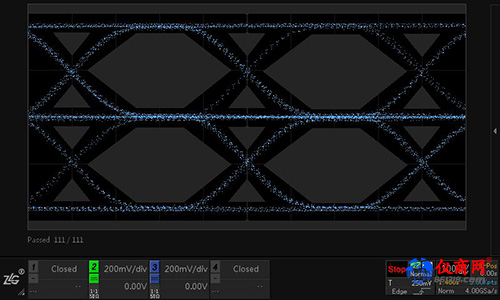

如圖3所示，為100base-TX的眼圖分析測試。

圖3 100base-TX的眼圖分析

除了眼圖測試，還支持發送抖動測試、幅值特性測試、上升下降時間測試、占空比失真測試。如圖4所示。

圖4 發送抖動等測試

如圖5所示，可使用完整測試功能，完整測試功能包括以上的眼圖、發送抖動、幅值特性等。
