三端雙向交流開關(TRIAC=TRIode（三端）AC semiconductor switch）實質上是雙向晶閘管,它是在普通晶閘管的基礎上發展起來的，它不僅能代替兩只反極性并聯的晶閘管，而且僅用一個觸發電路，是目前比較理想的交流開關器件。雙向晶閘管（TRIAC）是由NPNPN五層半導體材料構成的，相當于兩只普通晶閘管反相并聯，它也有三個電極，分別是主電極T1、主電極T2和柵極G，如圖所示
三端雙向交流開關原理圖
在電氣設計過程中
如果在可控硅兩端施加了過高的電壓、電流或di/dt，就可能會導致可控硅的失效。例如：在可控硅關斷時，如果來自電網的電壓（比如說打雷）超過可控硅的承受的耐壓，則晶圓的外殼會被融化。在可控硅關斷瞬間，特別對于感性負載，也會導致可控硅在金屬殼邊緣穿透，如下圖：
測試原理圖
如果在可控硅兩端施加了過大的瞬間電流，就會導致晶圓嚴重損壞。
如果在可控硅兩端施加了過大的di/dt，就會導致控制極的金屬層穿透。
以上三種情況，要得知可控硅的安全操作參數，可以利用艾德克斯IT7300或IT7600交流電源進行試驗模擬。艾德克斯高性能可編程交流電源通過STEP 模式和LIST 模式，為用戶提供簡單易行的方式來實現輸出參數逐步或連續的變化，輸出電壓的幅度、頻率、相位、波形等參數也可以通過對儀器內的內部觸發或外部觸發的控制來輸出，因此可以模擬各種電源瞬間斷電、突波、緩升等特性。
IT7600系列交流電源面板波形圖

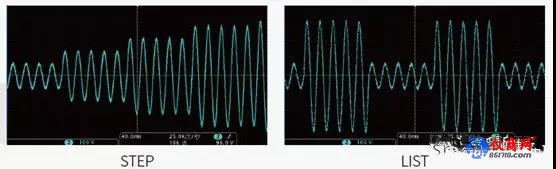

（示波器截取波形）
同時，IT7600的諧波模擬功能來測試TRIAC的抗干擾能力。IT7600 系列高性能可編程交流電源擁有強大的諧波分析功能，包括電壓諧波測量和電流諧波測量。10-500Hz 頻率范圍內，可以測量50 次電壓和電流諧波；500Hz 頻率以上，可以測量20 次電壓和電流諧波，在諧波模式下可實現電壓和電流諧波失真因數（U/ITHD）和相位的測試。此外還可進行多次諧波測量，結果以列表或柱狀圖的方式顯示，使測試結果分析更加一目了然。

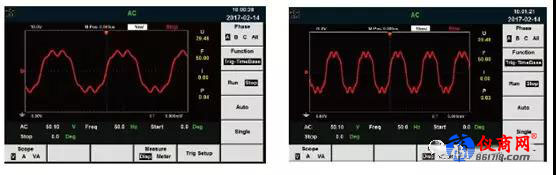

IT7600系列交流電源面板波形圖
IT7600的meter功能，可以直接在DSO屏上測試出可控硅關斷瞬間的電流CF值
可控硅的觸發控制極通常不需要很大的驅動力，電壓也不要要太高，但是要求驅動信號根據待測物的特性發生變化。例如，利用其觸發電路，調整可控硅的導通角從而改變馬達的平均工作電壓實現對馬達的調速控制。
以前實驗者們往往會通過一個開關下面的電路來轉換測試信號的極性，此方法略微“笨拙”，且持續時間上不好把控。
IT6400高速線性直流電源可提供雙極性輸出，且利用其LIST功能，不僅單步時間可調，還能實現波形的周期性循環，實現定制化的觸發信號輸出，應對各種待測物的信號需求。
