數字萬用表是高精度儀器。數字萬用表的雙積分ADC是讓萬用表達到高精度的關鍵器件。

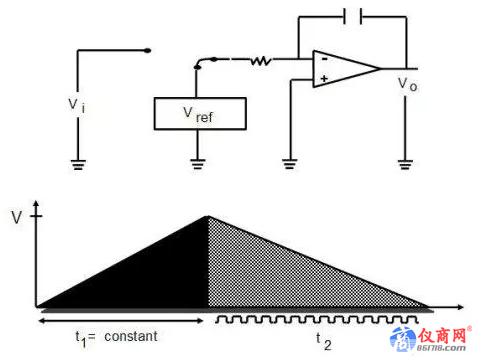

圖1 雙積分ADC的工作原理
雙積分ADC包括2個部分：第一部分是充電和積分電路（圖1的上升部分）；第二部分是放電部分（圖1的下降部分）。
在上升部分，未知信號按固定時間（t1)給積分器充電（積分時間通常是市電周期的整數倍數，以抑制市電干擾）。在下降部分，積分器按參考電壓進行固定速率的放電，t2是放電時間，由計數器計數，以測量未知的輸入電壓。
圖2 業界經典的數字萬用表34401A的結構框圖
34401A數字萬用表包括幾個部分：
1）前面板輸入和后面板輸入選擇部分；
2）測試功能切換部分；
3）直流放大和電阻測試中的電流產生電路；
4）AC測量中的AC到DC轉換電路；
5）雙積分ADC部分；
6）邏輯控制和處理部分；
7）編程接口部分；
8）供電部分；
9）前面板部分。
直流電壓DC、交流電壓AC、電流I、4線電阻的測量內部原理如下：
圖3AC測量內部原理
圖4 DC測量內部原理

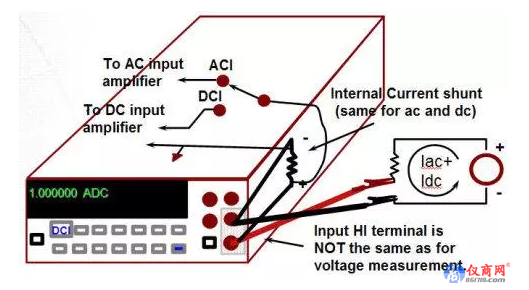

圖5 電流I（ACI,DCI）測量內部原理
圖6 4線電阻測量內部原理
