PSRR（Power supply rejection ratio）又稱電源抑制比，是衡量電路對于輸入電源中紋波抑制大小的重要參數，表示為輸出紋波和輸入紋波的對數比。相同輸入紋波在輸出端的紋波越小，對于紋波有較高要求的射頻和無線應用中，需要選用高PSRR的LDO。那么LDO的PSRR該如何測量呢？本文總結了各種測量方法。

PSRR測量原理

在LDO輸入的直流電壓Vin_DC中疊加一定頻率且峰峰值為Rippleinput的交流電壓Vin_AC（交流電壓峰峰值一般為數百毫伏），然后測量LDO輸出電壓中Vout_DC的交流電壓Vout_AC峰峰值Rippleoutput，最后利用公式1計算出在該頻率下的PSRR。

LDO的輸入電壓在測試中需要滿足以下條件：

輸入電壓最大值不能超過LDO的最大工作電壓。

輸入電壓最小值大于LDO輸出電壓與壓降之和。

PSRR測量原理十分簡單，但是在實際測量的過程中卻發現并不容易，主要體現為：

如何在直流電壓中疊加交流電壓呢？具有偏置電壓功能的信號發生器好像可以滿足要求，但是信號發生器最大輸出電流一般為數十毫安，如果要測量輸出為150mA的LP5907便無法滿足要求。

如何測量LDO輸出電壓中交流電壓峰峰值呢？一般的示波器只能測量到毫伏級電壓，當LDO的PSRR為60dB時，輸出紋波通常小于1mV，示波器就無法準確測量了。

針對以上兩個問題，本文將介紹相應的解決方法。

輸入直流電壓疊加交流電壓

1.輸入注入器

使用專業的輸入注入器，比如J2120A，帶寬10Hz-10MHz，直流電壓最大值為50V，輸出電流可達5A，配合網絡分析儀分別測量LDO輸入和輸出的交流電壓，利用軟件繪制出LDO在設定頻率范圍內的PSRR。

圖1 輸入注入器和網絡分析儀測試PSRR

2.加法運放電路

使用運算放大器設計加法電路，將直流電壓和交流電壓疊加在輸出端。運放的選擇需要滿足以下幾個基本條件：

1） 運放的帶寬滿足LDO測試范圍。

2） 運放的最大輸出電流不小于LDO最大輸出電流。

3） 運放的輸出電壓范圍覆蓋LDO的輸入電壓范圍。

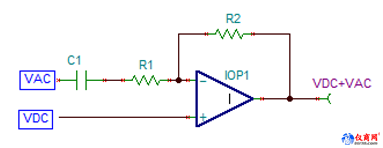

TI滿足以上要求的運算放大器有許多，比如OPA552、OPA564、THS3120等，加法電路圖如圖2所示（R1=R2），該電路的最低截止頻率由C1和R1所決定[2]，最高截止頻率由運放的帶寬所決定。

圖2 加法運放電路

如果信號發生器直流偏置電壓最大值滿足測量需求，也可以將運算放大器設計為電壓跟隨器。用該方法在測量PSRR時要去掉LDO的輸入電容，避免運算放大器不穩定。

3.LC節點法

利用電感和電容實現直流電壓和交流電壓疊加的方法如圖3所示，該電路的最高頻率由L1和C1所決定，最低頻率由C1所決定。
