電源系統是整個電子設備的基石，一個電子設備通常需要一個或者數個電源單元才能支撐其運行，因此它決定了整個系統的完整性和可靠性。

在電源量產時，我們需要和各種器件離散性做“斗爭”，那么一個電源是否是穩定的、魯棒的？在設計電源時，我們必須要對其性能做詳盡的測試和驗證。其中包括在動態負載條件下對電源進行穩定性評價。

目錄

1、動態響應測試在電源測試中的重要性

2、如何使用RIGOL的DL3000電子負載及配套儀器進行測試系統搭建

3、如何對測試結果進行特征分析

性能優良的電源到底“優良”在哪里？

一個設計優良的電源設備，具有以下特性：

較好的負載調整率和較好的電源調整率

較好的負載動態響應和電源動態響應：恢復時間快，電壓跌落/過沖小

其他指標，如紋波，效率，啟動時間，輸入浪涌電流，功率因數等

何為負載動態響應？

動態響應性能，包含負載動態響應和電源動態響應，是電源非常重要的指標之一。

負載動態響應指的是在恒壓模式下，繼輸出電流規定大小的階躍變化之后，輸出電壓恢復到規定百分數范圍內的時間；或者在恒流模式下，針對輸出電壓規定大小的階躍變化，輸出電流恢復到規定百分比范圍的時間。在常見的電源應用中，負載可能存在快速波動，此時能夠保證輸出電壓的穩定是電源需要具備的性能之一，而動態響應測試可以較好地評估電源內部穩壓控制的穩定性。

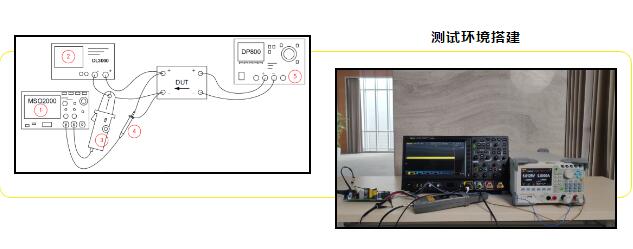

搭建測試環境

-示波器(RIGOL全系列示波器)

-電子負載(DL3000系列)

-RP系列或PCA系列電流探頭(PCA系列電流探頭需搭配DS/MSO7000、MSO8000系列示波器使用)

-RP系列電壓探頭(如PVP2350)

-符合供電條件的電源

如何操作？

Step1 完成硬件系統連接

-將DUT的輸出端連接在DL3000電子負載的輸入端子上（注意電源和負載極性）

-將合適的①電壓探頭并聯在DUT輸出端，探頭連接到示波器的通道1

-將DUT輸入端與供電電源連接

-用電流探頭②卡在DUT輸出端的地線上，電流探頭連接到示波器的通道2

Step2 設定參數

-將DL3000電子負載設定為CC（定電流）模式后，按下前面板的[CON]按鈕即選擇Continual模式，此時屏幕上將會顯示設置向導，如下圖所示

-根據DUT的額定電流設定Range、A/B值和斜率、頻率

設置向導示意

-配置完成后點按[應用]使設定值生效

-將示波器通道1（電壓探頭監測通道）設定為AC耦合，垂直檔位調節到合適范圍（通常是50~100 mV/Div）

-將示波器電流探頭連接在通道2

-示波器的觸發通道選擇為通道2，觸發邊沿選擇為“上升沿觸發”，觸發模式選擇為“普通”模式。

參數設定要點

-A/B值：A值可以選定為DUT的額定電流；B值初始值可以設定為A值的80%，后續根據實際波形適當調節B值

-斜率：斜率通常意味著從A值轉換到B值的電流斜率，斜率越高意味著激勵包含的頻率分量越高，因此建議選擇最大值

-頻率：通常來說1KHz 50%占空比作為初始參數是一個不錯的選擇。在后續測試中可以根據實際波形適當提高/降低

Step3 開始測試

打開DUT供電電源輸出，對DUT上電后點按DL3000電子負載的[Tran]進入連續測試

適當調節示波器
