一、晶振

晶振是晶體振蕩器的簡稱。晶體振蕩器是指從一塊石英晶體上按一定方位角切下薄片（簡稱為晶片），石英晶體諧振器，簡稱為石英晶體或晶體、晶振；而在封裝內部添加IC組成振蕩電路的晶體元件稱為晶體振蕩器。其產品一般用金屬外殼封裝，也有用玻璃殼、陶瓷或塑料封裝的。

晶振的參數有很多，主要包括：振蕩頻率及其偏差、負載電容、驅動功率、等效阻抗、Ｑ值、工作溫度等，晶體振蕩電路最重要參數的就是保持工作在一個穩定的頻率，所以該文章主要是如何針對晶振頻率進行高精度測試。

在傳統的測量?jī)x器中，示波器測量頻率的主要問題是測試垂直分辨率太低（8位ADC）、測量數值的位數不足，測試值的波動大、誤差大精度低，即不適合作為頻率的精確測試，頻譜儀可以準確的測量頻率并顯示被測信號的頻譜，但測量速度較慢，無法實時快速的跟蹤捕捉到被測信號頻率的變化。而頻率計數器能夠快速準確的捕捉到被測信號頻率的變化，因此，頻率計擁有非常廣泛的測試應用，也是性價比最高的選擇。

二、頻率計數器簡介

頻率計數器是用來測量頻率、頻率比、周期、時間間隔、累加計數的測試儀器，頻率計數器能在給定時間內計算出所通過的脈沖數并顯示計數結果的數字化儀器。通用計數器是用數字顯示被測信號頻率的測量?jī)x器，被測量的信號可以是方波、正弦波或其它周期性變化的信號，頻率計數器操作簡單，價格便宜、可編程兼容系統測試應用要求。可廣泛的應用于各頻率產品的測試中。

三、頻率計測試項目

頻率:

頻率 A, B or C；輔助參數: Vmax, Vmin, Vp-p

頻率比例 A/B, B/A, C/A, C/B；輔助參數: Freq 1, Freq 2

突發頻率 (FCA3020, FCA3120)；輔助參數: PRF

周期:  單次或平均；輔助參數: Vmax, Vmin, Vp-p

時間:  時間間隔A to B, A to A, B to A, B to B；上升時間/下降時間

脈沖:  正/負脈沖寬度 A & B；正負占空比

相位:  A Relative B, B Relative A

電壓:  Vmin, Vmax, V p-p

功率:  dBm or Watts (MCA series only)

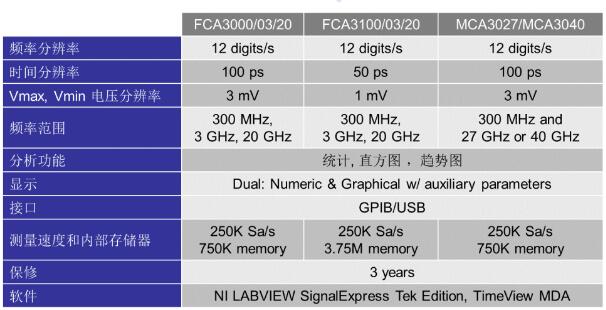

●主要型號參數參考 ●
