對于DTF測量，需要綜合電纜的速度因數（例如70％→0.7）和電纜損耗，以提高測量的準確性。
S21校準
對于S21(傳輸系數)測量，需要進行直通校準以獲得平坦的幅頻響應曲線。圖10顯示了校準前后的曲線。

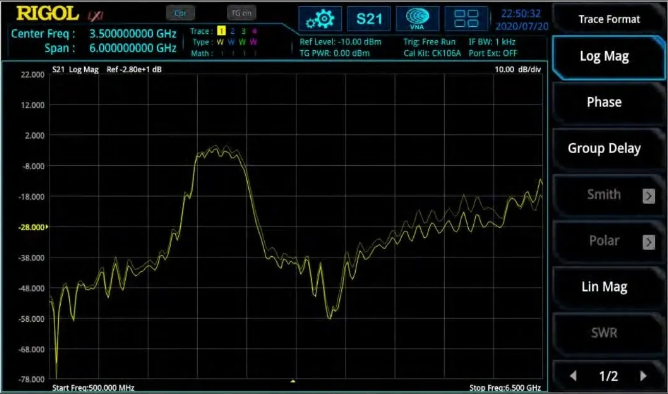

圖10：帶通濾波器的S21測量：未直通準測量（細線）和直通校準后測量（粗線）
五、總結
常規的矢量網絡分析儀價格非常昂貴，而且體積一般較大，不便于系統搭建和操作。由RIGOL研發的RSA5000N/3000N系列頻譜分析儀，搭配VNA功能模式，可以提供給您最具性價比的矢量網絡分析解決方案。我們根據您的需要，配備了高性能和經濟性兩款設備，為您最大可能的優化成本配置，供您在技術研究、生產制造、教育教學等多種途徑中靈活選擇。
RSA5032N頻譜分析儀
