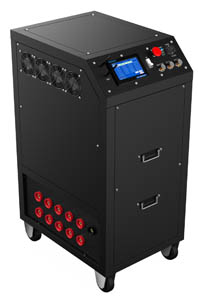

FBI-800240NT 蓄電池組全在線充放電測試儀

?全在線運維     ?大電流深度放電     ?安全節能

產品簡介

 FBI-800240NT蓄電池組全在線充放電測試儀，是針對高負載數據中心高壓直流系統后備蓄電池組安全維護和性能容量檢測定制的蓄電池組測試系統。

產品特點

 安全節能、全在線運維、大電流放電

讓您輕松實現安全節能的蓄電池放電實驗。

      FBI-800240NT能夠完美匹配數據中心HVDC電源系統，通過大電流深度放電，實現蓄電池性能的可靠驗證；功率模塊采用熱拔插設計，提高了系統對災難的及時恢復能力、擴展性和靈活性；全在線充放電專利技術，不產生多余熱量，安全節能，是綠色安全數據中心的首選！

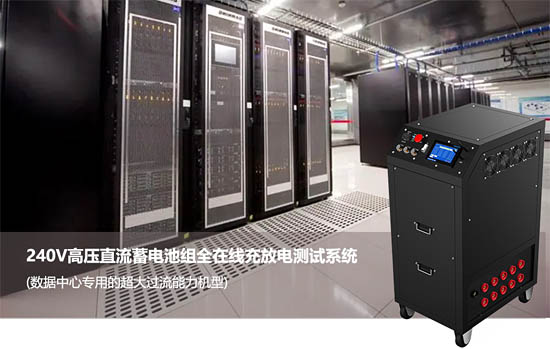

01、應用場景

    FBI-800240NT已經成功服務全國數百個數據機房超萬組電池組，并在阿里巴巴的數據中心后備電池保障落地應用，極大地緩解了阿里數據中心面對今年因拉閘限電出現的頻繁掉電問題，持續不斷地為數據中心的供電提供了可靠、高質量的保障。

02、維護背景

背景

●數據中心后備電源是應對市電中斷的突發情況下，實現應急供電，保證數據中心的正常運行與數據安全的關鍵所在；

●依照維護規程開展后備電源的檢測與維護工作，是確保后備電源穩定安全、應急供電的必要手段；

●維護工作繁重，后備蓄電池組放電容量測試時間長，工作強度大，維護人員按照規程完成維護工作非常吃力；

●隨著IDC機房的負載不斷增多，對應要求的后備電源容量不斷提升，維護風險變大，但后備電源維護不容有失。

面臨挑戰

●傳統離線放電測試無法應對市電掉落風險，測試前需拆接電池組正負極，測試結束后被測電池組接回系統有打火花現象和沖擊電流現象；

●因IDC機房負載的增多，測試蓄電池組單體電池容量由200AH提高到500AH或是800AH，現有大部分在線放電測試設備無法達到測試電流要；

●運維設備智能化程度不高，測試時測試人員不得離開，測試工作耗時長，強度大。

03、解決方案

FBI-800240NT

一、按照電池正極側、正極系統側、拆短接排、負極線的順序將FBI-800240測試主機串接到并聯的多組蓄電池組中的一組；（在不調整開關電源輸出電壓的情況下，可以使被測蓄電池組對實際負荷進行恒流供電而達到在線恒流放電目的，節能環保）

二、連接無線監測模塊，共配置30個監測模塊，每個監測模塊同時監測4節單體電池；

三、設置放充電參數，放充電電流均可達到800A，主機可長時間承受超過1200A電流；

四、在線放電結束后，自動轉入充電程序，引導開關電源整流器對被測蓄電池組進行智能（恒壓限流、并可人工設定）充電恢復，（避免放電結束后兩組電池存在巨大電壓差而產生打火花和大沖擊電流現象）整個測試過程中無需人員值守。

05、測試結果

    本次共完成32組500AH蓄電池組的容量測試工作，測試結束后，將測試結果導入蓄電池組測試軟件進行分析，可查看測試全過程中各時段的總電流、組端電壓、單體電壓，分析各單體特性曲線和實際容量，并一鍵生成Excel數據報表。

06、專利技術

發明專利，專利號：201010162531.2

實用新型專利，專利號：200620075109.2

行業標準

YDB 050-2010 VRLA蓄電池組在線診斷技術要求和測試方法

YDT 799-2010 通信用閥控式密封鉛酸蓄電池
