動力電池是新能源汽車的核心部件之一，它的安全性和穩定性對于電動汽車的動力性能至關重要。CAN-bus通訊則在其中扮演著重要角色。那么，如何高效穩定地實現動力電池系統的CAN-bus組網呢？

CAN-bus總線在動力電池中的應用

新能源汽車是汽車發展的方向，而新能源汽車的發展又離不開動力電池的發展。動力電池作為電動汽車的核心關鍵零部件，其產業發展對電動汽車的規模化應用意義重大。到2025年全球新能源汽車年銷量將突破1500萬輛，動力電池需求將超過900GWh。動力電池領域已成各大電池制造廠商必爭之地。

（圖片來源于網絡）

CAN總線是當今汽車電控單元之間通信的總線標準，現在幾乎所有的汽車廠家都在選擇使用CAN總線通信。如今，隨著新一代智能網聯汽車的誕生，汽車各通信部件也隨之增加，為了降低汽車總線上數據負載率，攜帶更多的數據量和更大的通信速率，CANFD總線逐漸成為汽車通信核心技術。動力電池作為新能源汽車核心部件之一，也是通過CAN總線也整車進行通信，目前也有向CANFD總線過渡的趨勢。

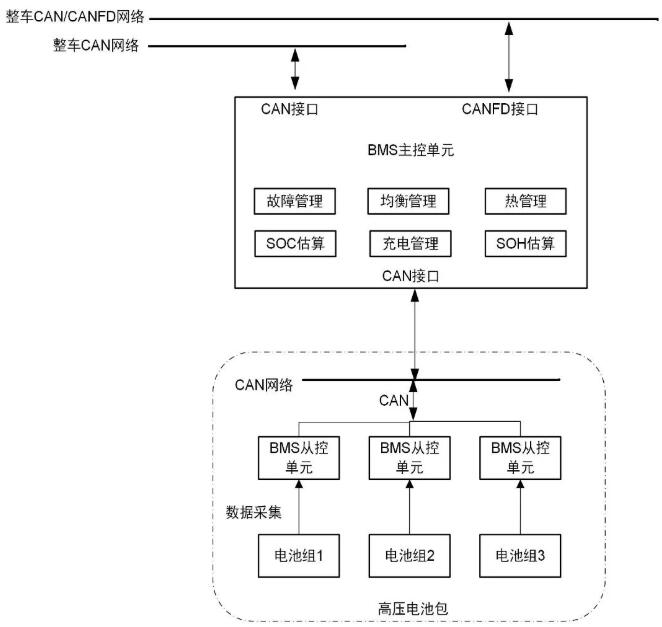

動力電池組是由多個單體電池串聯組成的電池模塊，由于動力電池組中單個電池容量的不一致，通過若干次充放電循環后會出現電池組失衡，為了更好地實現動力電池組的電池物理參數實時監測、電池狀態估計、在線診斷與預警、充放電與預充控制、均衡管理和熱管理等監測，需要BMS電池管理系統統一管理。

動力電池系統高效穩定組網

新能源汽車采用的動力電池電壓較高，其輸出電壓通常會達到300V，甚至高達600V。BMS電池管理系統中CAN總線進行通訊組合龐大，不同電池組子系統之間有一定的電壓差，每個電池組的BMS都以該電池組的地作為系統的參考地進行電池組的數據采樣，造成地電位不同，而且互相之間連接會導致很大的信號干擾。通過傳統的CAN雙絞線方式組網，電氣連接線進行捆綁操作，很大概率會由于干擾導致通訊故障。

針對上述難點問題，ZLG致遠電子對此提出有效的解決方案：

·動力電池無線通信方式

如圖所示，可以將CAN-bus總線數據轉換WIFI無線的方式進行通信，避免了由于地電位不同，CAN雙絞線電氣連接造成的信號相互干擾。CANWiFi-200T轉換器實現CAN-bus數據和WiFi數據相互傳輸的功能，它內部集成了2路的CAN-bus 接口，CAN接口自帶磁耦隔離模塊，使其避免由于地環流的損壞，強大的抗靜電和浪涌能力、1路WLAN接口和1路LAN接口，并自帶TCP/IP或者UDP協議棧，用戶利用它可以輕松完成CAN-bus網絡和WiFi網絡的互連互通。

·動力電池光纖組網通訊

如圖所示，光纖是抗干擾能力最靠譜的通信方式之一，通過CAN轉光纖通訊，可以徹底隔離任何干擾。CANHub-AF2S2光纖CAN轉換器/集線器系列有2個光纖接口和2個電氣隔離的CAN接口，能實現不同速率的獨立CAN/光纖網絡之間的數據接收/轉發。

綜上兩種方案旨在隔離電氣干擾，避免CAN通信故障。ZLG致遠電子推出USBCANFD卡、CANFDBridge網橋、CANFDNET卡等測試工具，都帶有電氣隔離，一定程度上使其避免由于地環流的損壞，增強可靠性，方便工程師們工作中研發調試、試驗以及排查故障等。

動力電池充放電測試方案

電池測試需要實時監控CAN總線數據，目前電池企業使用的方案大多采用工控機PCIe/PCI/miniPCIe等接口外擴CAN口或者通過以太網的方式監控整個測試情況。為了能夠快速高效的動力電池，單靠一路CAN測試是太浪費時間。另外，隨著汽車電子開始面向CANFD升級以及電池數據量的增大，如何在有限的資源下高效的完成多路動力電池組的CAN/CANFD測試也成為了各大電池企業的難點。致遠電子對此痛點提出了有效的解決方案。
