化學發光分析儀中，孵育器部分需精密恒溫。精密恒溫電路除了需要在軟件上采用高精度的溫控算法，還需保證測溫的準確性，采用ZAM6222+PT100傳感器的方案進行測溫，可實現孵育器的精密恒溫。
化學發光分析儀的介紹及使用場景
化學發光分析儀一般由主機和計算機兩部分組成。其中主機為儀器的運行反應測定部分，主要由材料配備模塊、液路模塊、溫度控制模塊、機械傳動模塊、光路檢測模塊、電路控制模塊等組成。
· 材料配備模塊包括反應杯、樣品盤、試劑盤等在儀器上的貯存和處理裝置；
· 液路模塊包括過濾器、真空泵、管道、樣本探針及試劑探針等；
· 溫度控制模塊包括試劑儲存器、孵育器等；
· 機械傳動模塊包括傳感器、運輸軌道、機械臂等；
· 光路檢測模塊包括光電倍增管；
· 電路控制模塊包括電源和核心控制板。
計算機為儀器的核心部分和控制中心，主要包括計算機和隨機軟件，主要用于儀器的程控操作、檢測結果的數據處理和指示判定。其中孵育器部分需要將溫度保持在36.5℃，為了得到更加準確的實驗數據，對于恒溫孵育環境要求嚴格，而恒溫電路實現精確控溫的前提要實現精確測溫，ZAM6222雙通道熱電阻溫度測量模塊的測量精度高達0.02%±0.1℃，可有效保證測溫的精確度。
化學發光分析儀運用化學發光免疫技術和反應原理對人體血清、血漿或者其他體液樣本中的被分析物進行定性或定量檢測，主要應用于醫療機構的檢驗科、分子實驗室等場所。
方案設計
圖1 化學發光分析儀方案框圖
該方案使用了ZLG致遠電子的M3568-4GF16GLI-T核心板、ZAM6222雙通道熱電阻測溫模塊、ZM602 WiFi模塊、DC-DC隔離電源系列E_UHBDD-10W和RS232隔離接口模塊RSM232，化學發光分析儀方案框圖見圖 1。

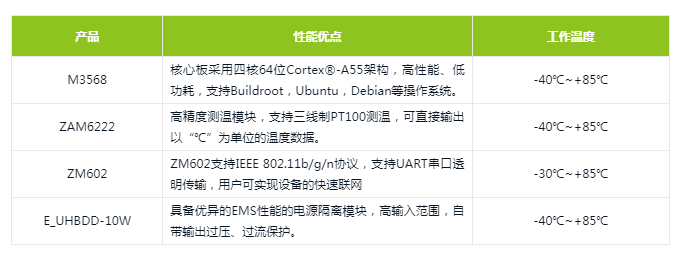

方案使用模塊及性能優點如下：
M3568-4GF16GLI-T核心板可作為化學發光分析儀的主控板，板載低功耗應用處理器，可搭載Buildroot，Ubuntu，Debian等操作系統。核心板上搭配外圍的Wi-Fi、以太網可以實時遠程收發數據，對化學發光分析儀進行監控、升級，及時了解化學發光分析儀的采集情況。
M3568-4GF16GLI-T產品特性：
· 內核RK3568J ;
· 主頻2GHz；
· 內存4GB DDR4；
· 低功耗、高性能；
· 工作環境溫度-40℃~+85℃。
ZAM6222系列是ZLG致遠電子面向工業現場測溫應用開發的一款熱電阻溫度測量模塊,支持2路PT100傳感器，測量精度高達0.02%±0.1℃ ，主要應用于工業恒溫箱、充電樁溫度監控、電池測量設備等。該模塊采用微型體積設計，更易于集成到測溫系統，為客戶提供可靠的測溫解決方案。
ZAM6222產品特性：
· 兩通道 PT100 熱電阻測量；
· 0.01℃測溫分辨率；
· 0.02%±0.1℃測溫誤差
· 10ppm/℃溫漂；
· I2C通信接口；
· 3.3V 供電電壓；
· 斷線檢測功能；
· 溫度報警輸出；
· 工作環境溫度-40℃~+85℃。
