-256QAM選TM 3.1a

-64QAM選TM3.1

-64QAM選TM3.2

-QPSK選TM3.3

以5G基站EVM測試為例，從下面的表格中可以讀出包括EVM在內的上述調制精度的指標。

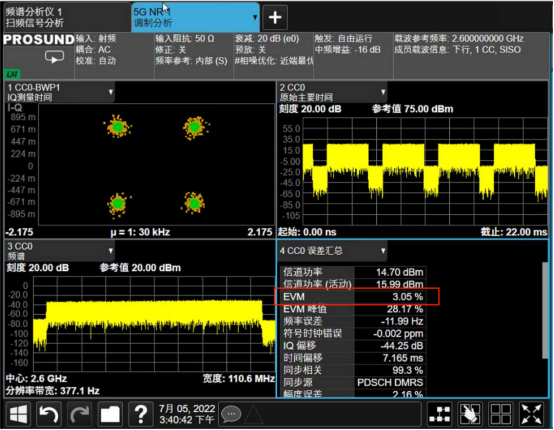

圖2.5.1.1 5G信號的調制精度測量結果

5G測試中還會測量下行物理信道的參考信號的功率，在頻譜儀的5G解調軟件中可直接讀取測量結果，如下圖所示。

圖2.5.1.2 5G信號的物理信道測量結果

2.5.2時間一致性誤差

5G和5G測試中還有一種較為特殊的測試項目——發射通道時間一致性誤差(Time alignment error(TAE))測試。

以5G為例，由于5G廣泛采用發射分集或空分復用技術，因此會用到兩個或更多發射天線。多根天線上發射的信號在時間上有一定的時間延時，定義為時間一致性誤差，如下圖所示的Δ2,1，Δ3,1，Δ4,1表示天線2、3、4上的信號和天線1之間的時間差。

圖2.5.2.1時間一致性誤差定義示意圖

測試平臺搭建如下圖所示，僅需一臺頻譜儀接收兩路合路的天線發射信號即可，頻譜儀上的5G解調軟件會測量兩個天線上的TM1.1參考信號DM-RS符號的時間差來計算發射通道時間一致性誤差。測試規范TS38.141規定時間一致性誤差應小于90ns。

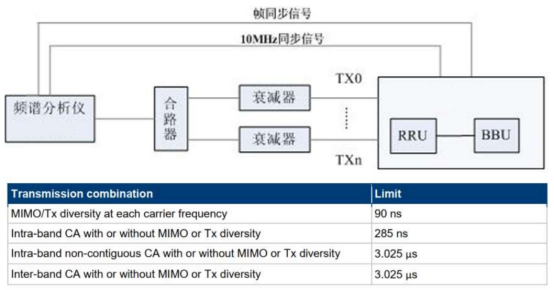

圖2.5.2.2時間一致性誤差測試平臺(上)和測試結果要求(下)

2.6 發射互調測試

發射互調主要測試當有干擾信號混入基站天線時，基站的發射機對互調非線性產物的抑制能力，因此，測試平臺會用到一臺信號源作為干擾源。有用信號TM1.1與干擾信號經過合路之后送到頻譜儀，使用頻譜儀進行測量。

圖2.6 發射互調測試平臺(上)與測試結果(下)

2.7測試結果匯總

注1：發射功率誤差的指標要求為不超過±2.5dB；

注2：頻率誤差的指標要求為不超過±0.05ppm，載波頻率2595MHz的應指標為不超過129.75Hz，載波頻率3450MHz的指標為不超過172.5Hz；

注3：EVM測試時的調制方式為64QAM，指標要求為≤8%；

注4：鄰道抑制比的指標要求為≥45dB；

注5：BW為信道帶寬，此處與基站配置的帶寬相同，取值為100MHz

三、接收機測試

3.1測試平臺搭建

接收機測試項主要測試基站接收機對上行信號解調的能力以及濾波器對干擾的抑制能力。接收機測試主要包括的測試項如下圖所示。

①參考靈敏度電平是對基站上行解調性能的直接體現，良好的接收機靈敏度可有效降低終端上行信號的發射功率，使終端耗電更少；
