電源為何需要進行負載保護

在直流電源連接負載的實際應用中，由于負載屬性的不同，經常會對電源的運行帶來多種挑戰。例如，感性負載會導致負載電流滯后于負載電壓的特性，容性負載則會降低電路的功率因數。如果不能正確處理電源與負載之間的關系，那么負載和電源在使用中，將出現震蕩、短路等多種故障，甚至破壞電源和負載。為了適應感性、容性、阻性等不同性質負載的正常使用要求，航裕電源針對不同負載的特性，采取了多種不同的應對和保護辦法，確保電源連接不同性質的負載后，保持電源正常的工作性能。

航裕電源對負載的保護措施

1.定電圧模式與定電流模式

所謂定電壓模式是指負載的電流值在額定范圍內變化，而直流電源供應器的輸出電壓保持穩定的工作模式， 即當負載改變而導致輸出電流變化時，輸出電壓仍維持在設定的電壓值并保持不變。

定電流模式是指直流負載的電阻值在額定范圍內變化，而直流電源供應器的輸出電流保持穩定的工作模式， 即當負載的電阻值改變而導致輸出電壓變化時，輸出電流仍維持在設定的電流值并保持不變。

具有定電壓 / 定電流模式的直流電源供應器工作時的工作模式狀態，應該根據負載性質決定。一般情況下，負載加載額定電壓，當實際負載電流值小于設定電流值時，直流電源供應器工作于定電壓模式；而當實際負載電流值大于設定電流值時，直流電源供應器工作于定電流模式。

定電壓模式與定電流模式的狀態是互補存在的，即直流電源供應器要么工作于定電壓模式，要么就工作于定電流模式。因此，使用者在操作前，首先應根據負載的使用性質和負載的電阻值，正確設定所需的電壓或電流值，選擇滿足負載要求的使用模式。

2.電容性負載應用

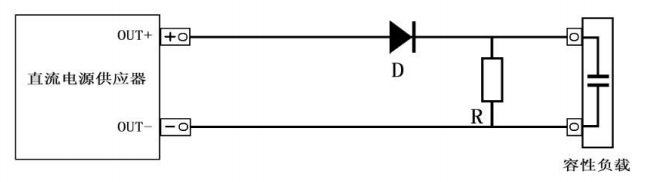

因為電容性負載往往會導致輸出電壓升高，尤其在輸出電壓由高向低調節時會導致輸出電壓下降緩慢。因此，使用時在直流電源供應器的輸出端并聯一只功率電阻，并在輸出與負載之間串聯一只二極管，可獲得較好的使用效果。（注意；確保二極管的反向耐壓能承受電源 2 倍額定輸出電壓，同向電流能承受電源 3-10 倍的額定輸出電流）

3.電感性負載應用

當開關直流電源供應器時或者改變輸出電壓時，電感性負載會產生反方向感應電動勢影響直流電源供應器的工作，甚至會導致直流電源供應器的損壞。此時，在直流電源供應器的輸出端與負載之間串聯一只二極管，并且在負載端并聯一只功率電阻和一只電容器組成的 RC 吸收電路，能夠有效保護直流電源供應器。

（注意；確保二極管的反向耐壓能承受電源 2 倍額定輸出電壓，同向電流能承受電源 3-10 倍的額定輸出電流）
