目前鋰電池已經廣泛應用于各種電子產品及電動車等裝置,為了保護鋰電池不會造成起火燃燒爆炸等危險,因此鋰電池都必須配置 BMS 保護電路,具體的保護條件就是充電時,充電電壓不能超過該鋰電池的最大值,放電時,鋰電池不能短路或超過其額定電流（OCP 過電流）以及溫度過高過低保護等。
BMS板
PEL-5000G系列電子負載標配BMS測試功能，另外,其Turbo（倍增）模式可以讓短路保護電流和過流保護提高到1.5倍,即從原來的規格600A,升級到900A（以PEL-5006G-150-600為例），大大提高了測試電流寬度。
PEL-5000G的BMS測試功能，對鋰電池BMS短路保護和過電流保護提供了快速精確的測試，不但可以驗證BMS保護是否正確的動作，同時還可以檢測出BMS保護的實際動作電流和動作時間。

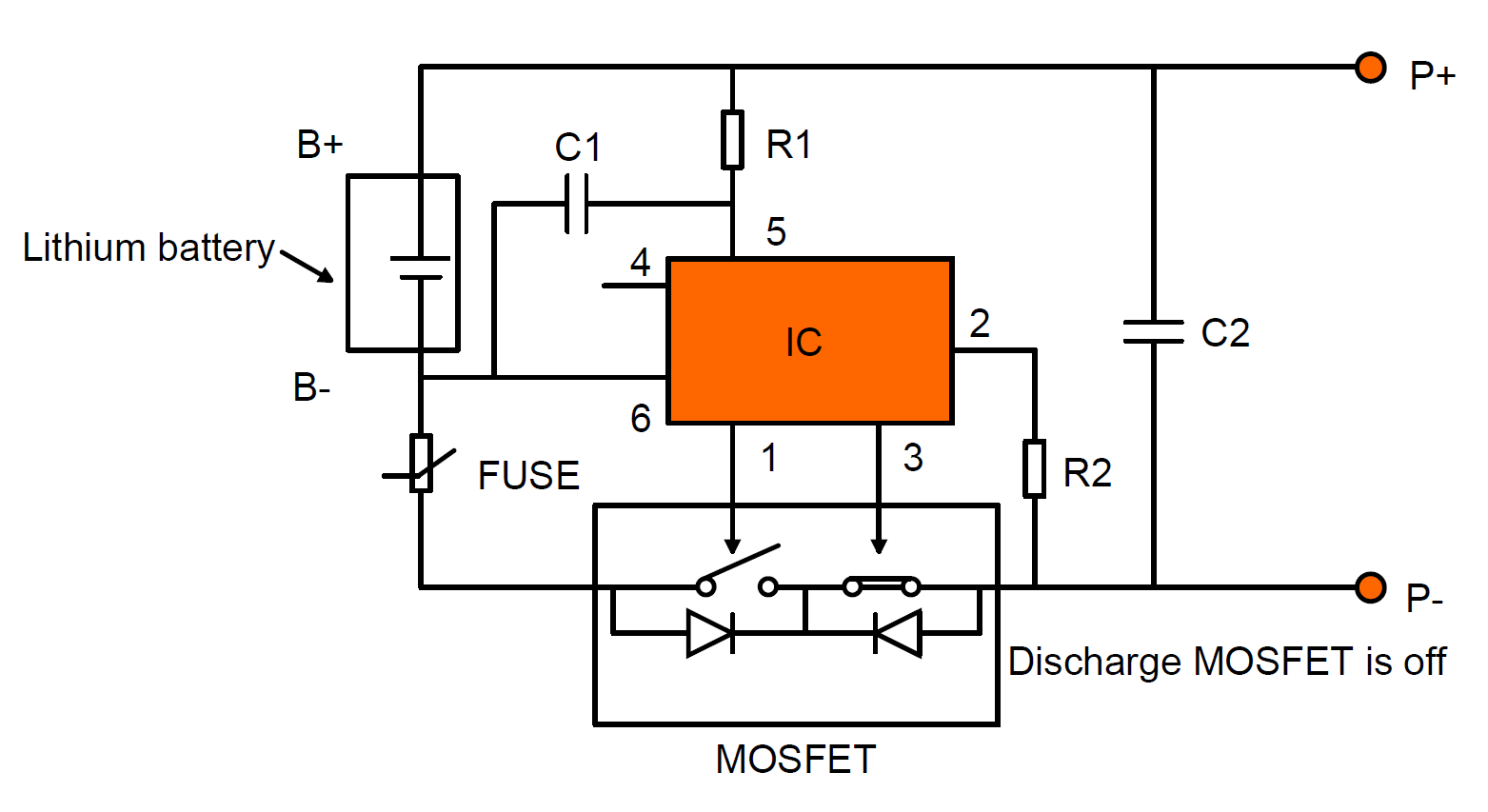

BMS內部架構
短路測試
電源和負載等效模擬圖
在短路保護測試模式下，電子負載會拉載到該機型的最大電流值(例如PEL-5006G-150-600為600A或者 Turbo ON 時的 900A) 同時啟動定時器來計算實際流過BMS的時間 (注：此時間是指超過所設定閥值電流Ith到BMS動作MOSEFT開關OFF，即低于所設定閥值電流Ith之間的時間，除此之外電子負載會測量實際的最大短路電流值)

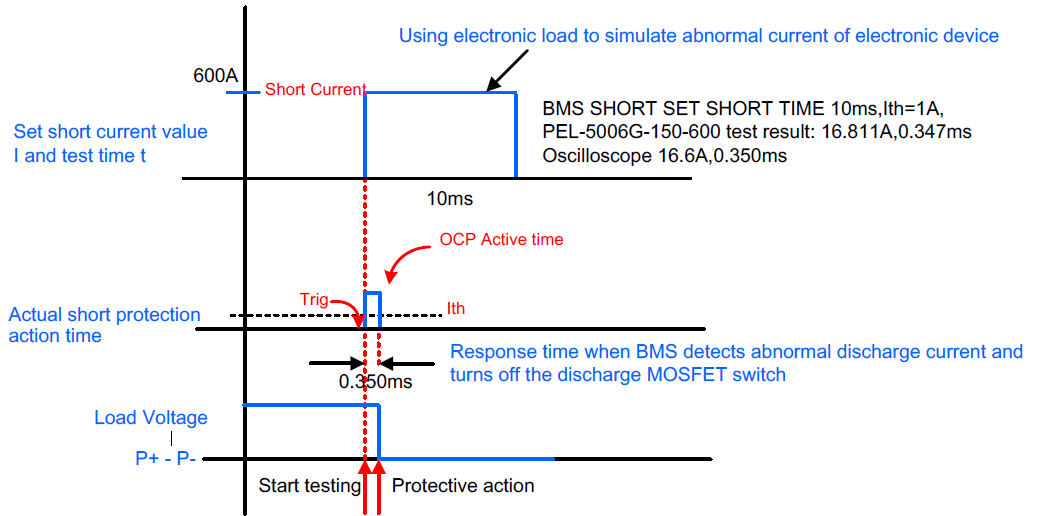

BMS SHORT測試時序圖
過(充)電流保護(OCCP)測試
測試方式分為單脈沖及連續Step 脈沖，單脈沖可用于快速測試時使用適合生產線的大量快速測試之用，連續Step脈沖則可用于掃描實際過電流保護點，適合研發等需要精確的動作點，電源(PS) & LOAD連接及測試程序如圖。

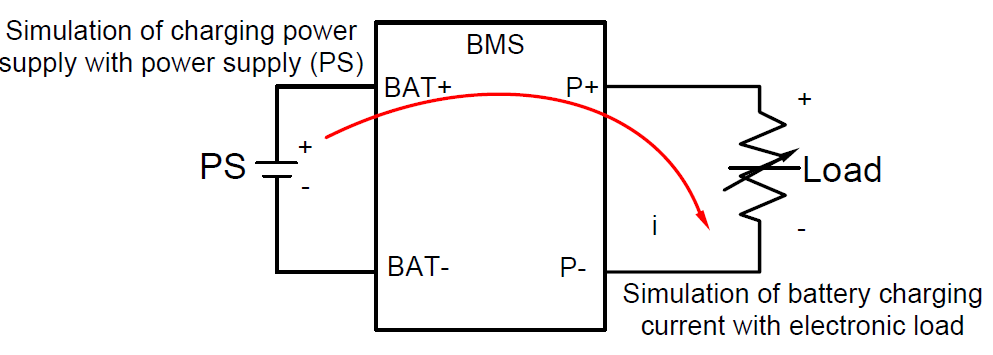

電源和負載接線等效模擬圖
單脈沖測試
單脈沖的過電流保護測試模式下，電子負載會拉載到所設定的電流值(例如 PEL-5006G-150-600為0~600A之間的電流值或者Turbo ON 時的 900A)，此時電子負載會測量實際的最大過電流保護值與過電流的動作反應時間值。
OCCP單脈沖測試時序圖
連續脈沖測試
掃描充電時實際過電流保護點測試。
OCCP連續脈沖測試時序圖
過(放)電流保護(OCDP)測試
OCDP測試同樣分為單脈沖測試和連續脈沖測試，測試方法同OCCP一致,同樣可以測試動作時的電流值和保護時間。
電源和負載等效接線模擬圖
