USB Type-C Power Delivery 線纜測試

關鍵詞：USB Type C，USB PD2.0 ，USB PD3.0，USB PD3.2

前　言

蘋果公司(Apple)的Lightning接口于2012年挾著體積小以及其正反均可使用的兩大優點橫空出世，與當時的USB Mini-A、Mini-B、Micro-A、Micro-B形成分庭抗禮之勢，且其優勢無疑對USB標準帶來不小的競爭壓力，USB協會學習了Lightning的設計理念，于2014年也推出正反均可使用的Type C接頭以改善了用戶體驗，歐盟從2024年起，所有小型電子器材，包括手機、平板計算機、相機、耳機、手持式游戲機、攜帶型喇叭、電子書、鍵盤、鼠標、攜帶型導航(強制實施日期2024年12月28日)和筆記本電腦(強制實施日期2026年4月28日)等必須使用 USB-Type C作為充電接口。這一規定旨在減少電子垃圾和提高消費者便利性，隨著蘋果2023年發表的iPhone 15改用Type C接口，這10多年的可攜式產品接口之爭也將寫下句點。

USB大一統的時代

USB在眾多廠商及歐盟法規的支持下，已然成為3C產品外接接口的霸主。

Type C連接器及電纜線：體積小，正反接均可使用。

USB4規格提供高速數據傳輸：最高可達80Gbps

USB PD3.2 (Power Delivery)電源傳遞：最大功率240W。

表一：USB速率規格表

USB PD (Power Delivery)摘要規格

具備 USB PD 能力的設備包含：主機 Host；裝置 Device；集線器 Hub；充電器  Charger。充電模式 包含：定電壓充電(Fixed Voltage Charging Models)，可調電源充電[Programmable Power Supply

(PPS) Charging Models]，可調電壓供應充電 Adjustable Voltage Supply (AVS) Charging Models 等三種模式。

表二：固定電壓充電模式功率范圍

表三：可調電源充電模式功率范圍

可調電壓供應(AVS)充電模式的功率范圍是基于電源傳遞功率范圍(PDP)的額定值來定義一組電壓范 圍，其范圍包含大于27W的標準功率范圍SPR模式和100W 以上的擴展功率范圍EPR模式，標準功率范圍SPR 最大電流，在9~15伏特范圍以15伏特決定；在15~20 伏特范圍以20伏特決定 。

表四：可調電壓供應充電模式功率范圍

1 需使用5A線纜

2 需使用擴展功率范圍線纜

綜合上述工作條件，測試Type C PD 電纜線需要直流電源模擬表二至表四的工作電壓范圍，透過直流電子負載拉載來確認線纜可承受此范圍的工作電流。

建議機型如下：

PSW 80-13.5 可編程電源規格：

80V, 13.5A, 360W 可滿足固定電壓 5V、9V、15V、20V 、28V、36V、48V的需要。

可調電壓5~21V，可調電壓9~48V等需求。

PEL-504-80-70 電子負載規格：

80V, 70A, 350W可滿足5A拉載的需要。

測試接線如圖一所示

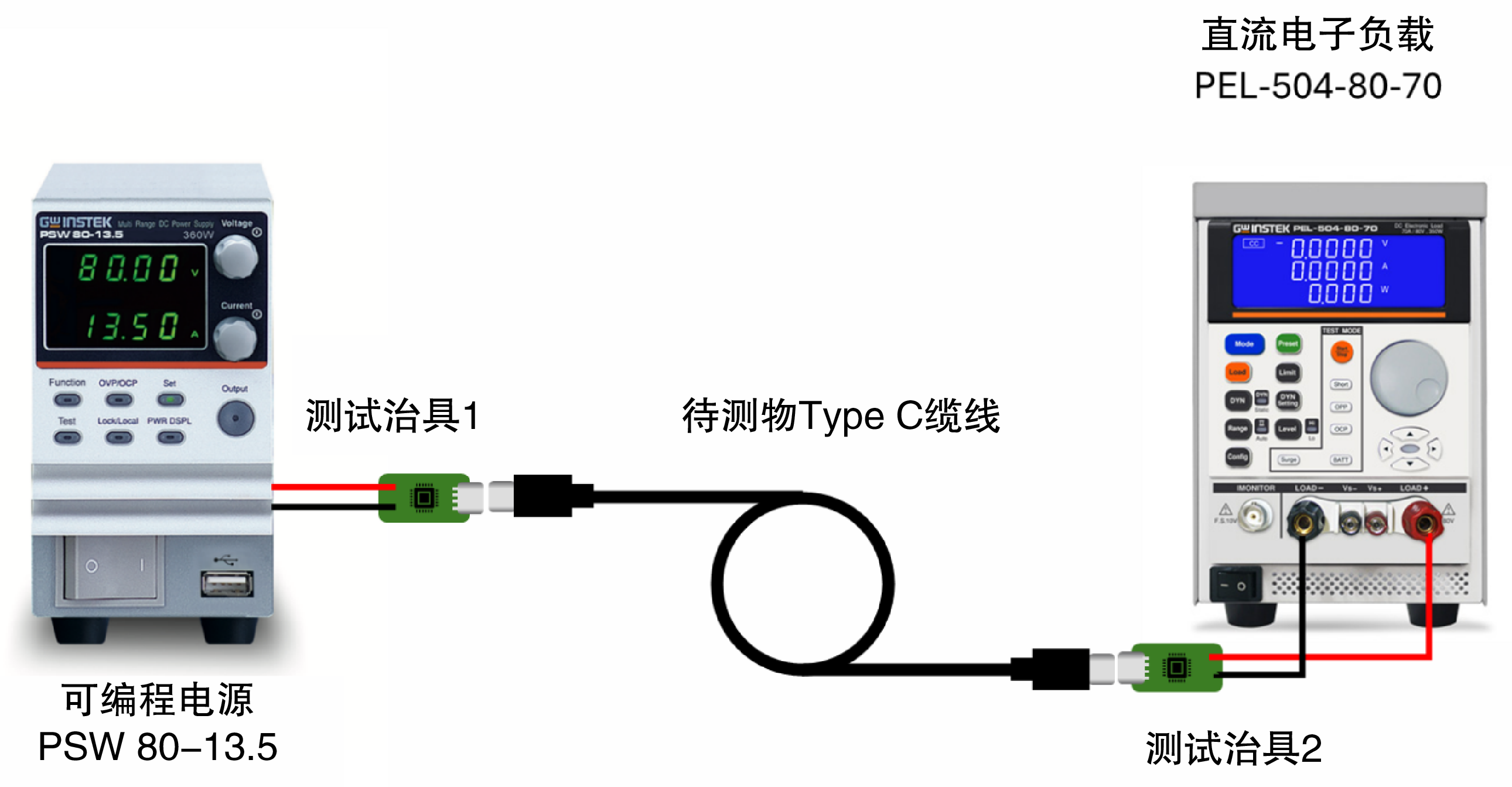

圖一：透過可編程電源PSW 80-13.5 及直流負載 PEL-504-80-70 測試Type C電纜

總　結
