MPT6000是致遠儀器集成硬件與軟件的智能化測試系統，為多個行業、多種產品提供系統級解決方案。本文聚焦其在光伏儲能領域的應用，介紹這套自動化系統如何從架構設計、硬件配置到軟件功能多方面解決測試痛點。

"好產品"背后的重重測試挑戰

光伏儲能產業作為能源變革的關鍵力量正在全球范圍內快速發展。我國也涌現出眾多優秀光儲產品企業，他們通過不斷提升產品質量來增強國際競爭力，使中國產品走向世界。

圖1   常見光儲逆變器/PCS

隨著市場競爭加劇，光伏逆變器、儲能逆變器、儲能PCS等核心產品的質量檢測變得尤為重要，企業測試需求也從傳統人工單機測試向自動化、智能化、全面化測試轉變。然而產品測試環節卻成為許多光儲企業發展的"隱形瓶頸"。

測試項目繁多復雜：涵蓋性能測試、功能測試和并網測試三大類別，單個產品測試項目多達數十項，如表1：

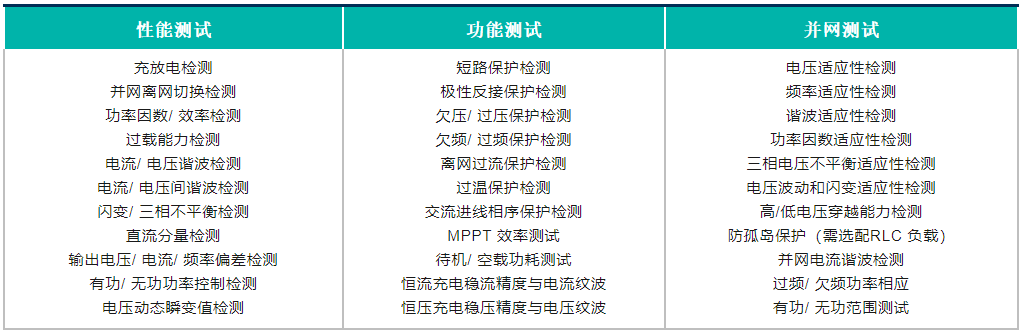

表1 光儲產品測試項目（部分）

標準要求嚴格多樣：光伏逆變器、儲能逆變器、儲能PCS等產品測試必須符合多項國內外標準，例如：

在實際測試中，可能還面臨測試效率低下，難以滿足快速迭代；設備與人力成本居高不下；結果一致性差影響可靠性；標準頻繁更新需及時跟進；認證反復延誤產品上市時間等諸多挑戰。

MPT智能化光儲測試系統：光儲測試"全能選手"

MPT智能化光儲測試系統是針對多種類型光伏逆變器、儲能逆變器、儲能PCS產品，實現標準認證的自動化測試平臺，可支持多國家地區并網認證標準。

系統主要由PV光伏模擬源、電網模擬器、閃變阻抗模擬器、RLC負載、電池模擬器、功率分析儀、示波記錄儀、自動化控制機柜及自動化測試軟件等組成，從定制系統架構、專業硬件平臺、智能軟件中心全方位提供高標準測試服務。

1、系統架構：量身定制的測試方案

針對不同產品類型提供定制化測試架構，滿足各類測試需求，如下圖所示。

圖2  戶用光伏逆變器系統架構

圖3  戶用儲能逆變器系統架構

圖4  工商業光伏逆變器系統架構

圖5 工商業儲能PCS系統架構

2、專業硬件：打造可靠的測試基礎

系統集成領先的測試設備，打造完整的硬件測試平臺。

表2 MPT系統主要硬件組成

3、智能軟件：測試的"核心控制中樞"

系統配備功能齊全且易于擴展的智能化分析軟件，由功能獨立的三層子程序組成。

測試設備層：統一管理各類測試儀器，解決多品牌設備兼容問題，簡化系統配置。
