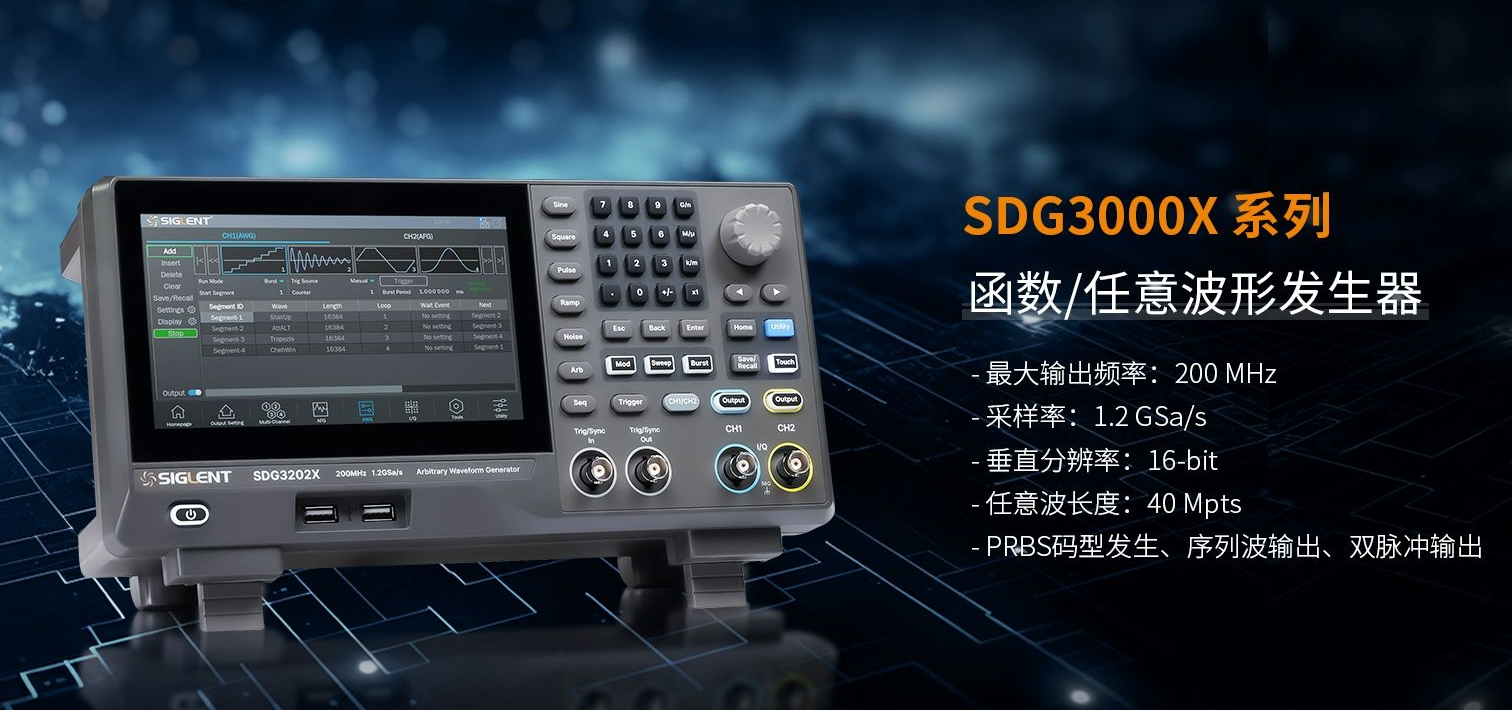

在電子測試測量領域，一款性能卓越的函數 / 任意波形發生器對于各類測試工作的開展至關重要。鼎陽科技推出的 SDG3000X 系列，憑借其先進的技術、豐富的功能和出色的性能，成為眾多工程師、科研人員和教育工作者的得力助手，廣泛應用于通信、半導體、新能源及科研教育等多個領域。
SDG3000X 系列的產品優勢顯著，為用戶帶來了諸多便利。在信號生成方面，其采用的創新 EasyPulse 和 TrueArb 技術令人矚目。TrueArb 技術支持逐點輸出任意波形，采樣率覆蓋范圍從 10mSa/s 至 600MSa/s 。這一技術不僅能夠完整保留波形細節，還能實現抖動低至 150ps、總諧波失真低于 0.075% 的高保真信號輸出，使得生成的信號精準度極高，在對信號質量要求苛刻的測試場景中表現出色。
EasyPulse 技術則專注于脈沖信號的優化。它可以生成最小脈寬僅 8ns、占空比極小的脈沖波形，且上升 / 下降沿快速，不受頻率影響。同時，該技術支持對邊沿和脈寬進行大范圍的精細調節，使得 SDG3000X 成為生成高精度脈沖信號的理想選擇，尤其適用于對脈沖參數要求嚴格的測試。
憑借 40Mpts/ch 的大容量波形存儲器，SDG3000X 內置了 196 種任意波形，能夠完美復現復雜信號細節。再結合靈活的序列播放功能，用戶可以輕松設置各段波形的循環次數以及播放順序，滿足多樣化的測試需求，無論是簡單的基礎測試還是復雜的科研實驗，都能應對自如。
在復雜測試需求的覆蓋上，SDG3000X 同樣表現出色。它支持 120Mbps PRBS 碼型輸出，能在 250 - 50MSymb/s 符號速率范圍內生成具有優異 EVM 性能的基帶或中頻 IQ 信號，并具備多種調制功能，如 AM、DSB - SC、FM、PM、FSK、ASK、PSK、PWM 等。搭配 Sweep 和 Burst 功能，無論是科研教育中的理論驗證，還是功率器件測試中的實際應用，它都能輕松應對各種測試場景的挑戰。
對于半導體測試領域，雙脈沖測試是評估半導體功率器件動態特性（如開關損耗、導通特性等核心參數）的關鍵方法。SDG3000X 結合通道跟蹤與相位同步技術，能夠精確控制脈沖寬度與間隔，完美適配 IGBT、SiC MOSFET 等器件在不同場景下的測試需求。通過 USB/LAN 遠程控制以及與示波器的聯動功能，用戶可以快速構建自動化測試系統，大大提升測試效率和數據的可靠性。
在交互體驗方面，SDG3000X 配備的 7 英寸觸摸屏功不可沒。它支持直觀的參數設置與信號查看，極大地簡化了操作過程。同時，該系列還支持導入 MATLAB、Python 腳本，方便用戶根據具體需求進行個性化的編程控制。此外，內置的硬件高精度頻率計、多種通信接口（LAN、USB、GPIB 等）以及內建 WebServer，實現了多設備的級聯同步與遠程控制，全面提升了測試效率和操作的便捷性。
從產品參數來看，SDG3000X 系列有不同的型號可供選擇，最高輸出頻率分為 80MHz、160MHz 和 200MHz，以滿足不同用戶的需求。其最高采樣率均為 1.2 GSa/s，垂直分辨率為 16 - bit，任意波長度達 40 Mpts，通道數為 2。在配件方面，儀器標配符合用戶所在國家標準的電源線、USB 數據線、2 根 BNC - BNC 線纜、快速指南以及無線鼠標，還提供了如 20dB 衰減器、USB - GPIB 適配器、SPA1010 功率放大器等豐富的選件，以及 SDG - 3000X - IQ、SDG - 3000X - 40MPTS 等軟件選件，進一步拓展了儀器的功能。
鼎陽 SDG3000X 系列函數 / 任意波形發生器憑借其強大的功能、卓越的性能和便捷的操作，為眾多行業的測試工作提供了高效、精準的解決方案，是電子測試測量領域中一款極具競爭力的產品。
SDG3000X 系列具備多項突出的主要特性。它擁有雙通道設計，最高輸出頻率可達 200MHz，并且在全頻段都能實現 1μHz 的超高分辨率，能夠滿足不同頻率需求的精準設置。1.2 GSa/s 的數 - 模轉換器采樣率與 16 - bit 垂直分辨率相結合，確保了生成信號的高精度和高保真度。該系列還配備了逐點輸出任意波的功能，每個通道擁有 40Mpts 的波形存儲器，可存儲并呈現復雜的波形信號。同時，它能最高輸出 120Mbps 的 PRBS 碼型，具備雙脈沖輸出功能，還可作為噪聲發生器、諧波發生器以及 IQ 信號發生器使用，功能十分強大。另外，7 英寸 1024×600 高分辨率顯示觸摸屏的配置，讓操作變得直觀便捷。
SDG3000X 系列的產品優勢顯著，為用戶帶來了諸多便利。在信號生成方面，其采用的創新 EasyPulse 和 TrueArb 技術令人矚目。TrueArb 技術支持逐點輸出任意波形，采樣率覆蓋范圍從 10mSa/s 至 600MSa/s 。這一技術不僅能夠完整保留波形細節，還能實現抖動低至 150ps、總諧波失真低于 0.075% 的高保真信號輸出，使得生成的信號精準度極高，在對信號質量要求苛刻的測試場景中表現出色。
EasyPulse 技術則專注于脈沖信號的優化。它可以生成最小脈寬僅 8ns、占空比極小的脈沖波形，且上升 / 下降沿快速，不受頻率影響。同時，該技術支持對邊沿和脈寬進行大范圍的精細調節，使得 SDG3000X 成為生成高精度脈沖信號的理想選擇，尤其適用于對脈沖參數要求嚴格的測試。
憑借 40Mpts/ch 的大容量波形存儲器，SDG3000X 內置了 196 種任意波形，能夠完美復現復雜信號細節。再結合靈活的序列播放功能，用戶可以輕松設置各段波形的循環次數以及播放順序，滿足多樣化的測試需求，無論是簡單的基礎測試還是復雜的科研實驗，都能應對自如。
在復雜測試需求的覆蓋上，SDG3000X 同樣表現出色。它支持 120Mbps PRBS 碼型輸出，能在 250 - 50MSymb/s 符號速率范圍內生成具有優異 EVM 性能的基帶或中頻 IQ 信號，并具備多種調制功能，如 AM、DSB - SC、FM、PM、FSK、ASK、PSK、PWM 等。搭配 Sweep 和 Burst 功能，無論是科研教育中的理論驗證，還是功率器件測試中的實際應用，它都能輕松應對各種測試場景的挑戰。
對于半導體測試領域，雙脈沖測試是評估半導體功率器件動態特性（如開關損耗、導通特性等核心參數）的關鍵方法。SDG3000X 結合通道跟蹤與相位同步技術，能夠精確控制脈沖寬度與間隔，完美適配 IGBT、SiC MOSFET 等器件在不同場景下的測試需求。通過 USB/LAN 遠程控制以及與示波器的聯動功能，用戶可以快速構建自動化測試系統，大大提升測試效率和數據的可靠性。
在交互體驗方面，SDG3000X 配備的 7 英寸觸摸屏功不可沒。它支持直觀的參數設置與信號查看，極大地簡化了操作過程。同時，該系列還支持導入 MATLAB、Python 腳本，方便用戶根據具體需求進行個性化的編程控制。此外，內置的硬件高精度頻率計、多種通信接口（LAN、USB、GPIB 等）以及內建 WebServer，實現了多設備的級聯同步與遠程控制，全面提升了測試效率和操作的便捷性。
從產品參數來看，SDG3000X 系列有不同的型號可供選擇，最高輸出頻率分為 80MHz、160MHz 和 200MHz，以滿足不同用戶的需求。其最高采樣率均為 1.2 GSa/s，垂直分辨率為 16 - bit，任意波長度達 40 Mpts，通道數為 2。在配件方面，儀器標配符合用戶所在國家標準的電源線、USB 數據線、2 根 BNC - BNC 線纜、快速指南以及無線鼠標，還提供了如 20dB 衰減器、USB - GPIB 適配器、SPA1010 功率放大器等豐富的選件，以及 SDG - 3000X - IQ、SDG - 3000X - 40MPTS 等軟件選件，進一步拓展了儀器的功能。
鼎陽 SDG3000X 系列函數 / 任意波形發生器憑借其強大的功能、卓越的性能和便捷的操作，為眾多行業的測試工作提供了高效、精準的解決方案，是電子測試測量領域中一款極具競爭力的產品。
