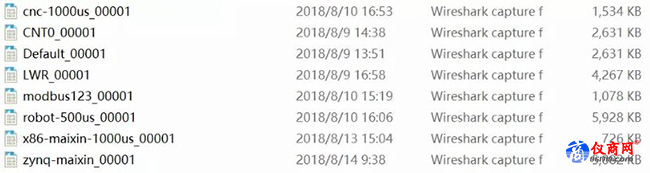

可以通過wirshark等第三方軟件工具打開。

Step4：測試結果

時序測試-Time Measurements

Step1：設置過濾條件

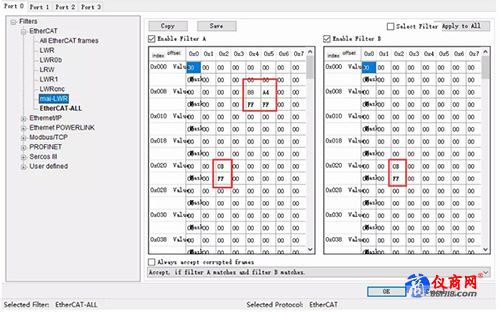

參考4.1.1設置過濾條件如下，比如設置LWR報文指令，位置如下

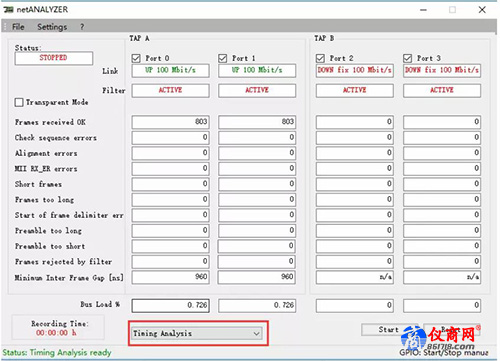

Step2：選擇時序測試功能

在彈出來的時序圖，可根據不同端口port的設置來確定不同參數的設置，比如from port0 to port0，是用來測試circle time。

Step3：測試結果

改圖橫坐標是circle time，縱坐標是采樣次數，可以看出，如果circle time 不抖動的話，是一根直線，如果存在抖動的話，會呈現一個類似正態分布的圖像。

網絡負載-Analysis of Network Load

Step1：設置過濾條件

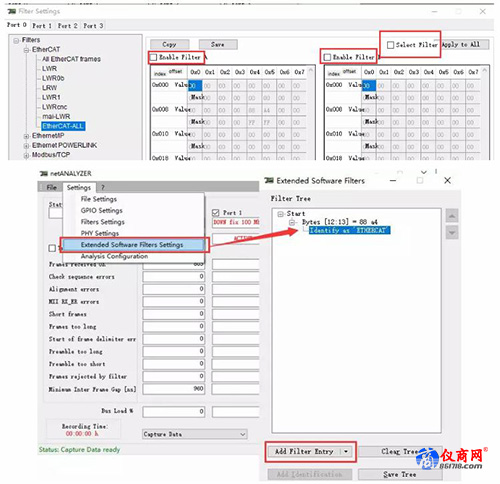

首先需先將Filter Setting下的過濾條件打鉤去掉，然后新增加額外的過濾條件如下，比如我需要查看EtherCAT報文的負載情況，我設置過濾條件如下。

Step2：選擇網絡負載功能

Step3：測試結果

其他參數-Other Parameters

通過測試界面，可以查看到網絡中會出現一些診斷錯誤信息。

其他測試例子

以上例子都是基本使用和基本測試的方法，其他測試例子可以參考以下幾個應用例子做對應的測試。
