為滿足企業數字化轉型需求，ZLG致遠電子開發了集成模擬量采集和EtherCAT、CANopen、Modbus等工業通訊協議的ZMC601E高性能總線型邊緣控制器，為數字化轉型設備提供了先進解決方案。

ZMC601E產品概述

在數字化時代，許多企業都將數字化轉型作為重要的戰略目標。其中，物聯網和工業4.0是支持?jǐn)?shù)字化轉型的重要技術和概念。隨著物聯網和工業4.0的發展，設備智能化、傳感器數據采集和控制變得越來越普遍。為了滿足客戶對實時數據采集和控制的需求，ZLG致遠電子積極探索創新并開發了ZMC601E的高性能總線型邊緣控制器。

圖1 ZMC601E 總線型邊緣控制器

ZMC601E總線型邊緣控制器具備2通道ADC和2通道DAC功能，可以讀取和輸出模擬信號，用于監測和控制各種物理量和過程變量。同時該產品集成了實時操作系統和智能算法，支持多種工業通訊協議，如EtherCAT、CANopen、Modbus等，可以與各類智能設備進行連接，實現數據的實時采集和控制，能夠快速、有效地構建智能化設備，為企業的數字化轉型提供強大的技術支持和先進的解決方案。

ZMC601E產品特性

ZMC601E總線型邊緣控制器采用多核異構應用處理器為核心，其內核包括2個64位的Arm®Cortex®-A53核，主頻1.0GHz；4個Cortex®-R5F內核，主頻800MHz。同時板載1GB DDR4、4GB eMMC以及32KB FRAM。ZMC601E 精心設計了豐富的硬件接口，以滿足不同的應用需求：

·  4 路以太網接口，其中2路是千兆網口，2路是百兆網口，支持 TCP/IP、ModbusTCP、OPC UA 協議、EtherCAT主站等工業以太網協議；

·  2路16Bit分辨率的ADC，可以采集-20mA~+20mA，或者-10V~+10V傳感器信號，可用于監測各種物理量和過程變量；

·  2路12Bit分辨率的DAC，可以輸出-10V~+10V電壓信號，可用于控制各種物理量和過程變量；

·  2路RS485支持ModbusRTU協議，可用于與外部設備進行數據交互和信號控制，實現靈活的系統集成和協同操作；

·  2路CAN支持CANOpen協議,可以進行IO硬件資源擴展；

·  32個用戶I/O，其中16路DI，16路DO，輸入支持最多1路正交編碼或兩路脈沖計數；

·  1個USB3.0接口；1個TF卡接口；

·  系統電源采用高穩定隔離電源，支持掉電檢測、掉電存儲，能夠有效防止系統故障，保護項目工程文件數據，并提高系統的可靠性；

·  提供多種程序加密手段，保護用戶應用軟件知識產權。

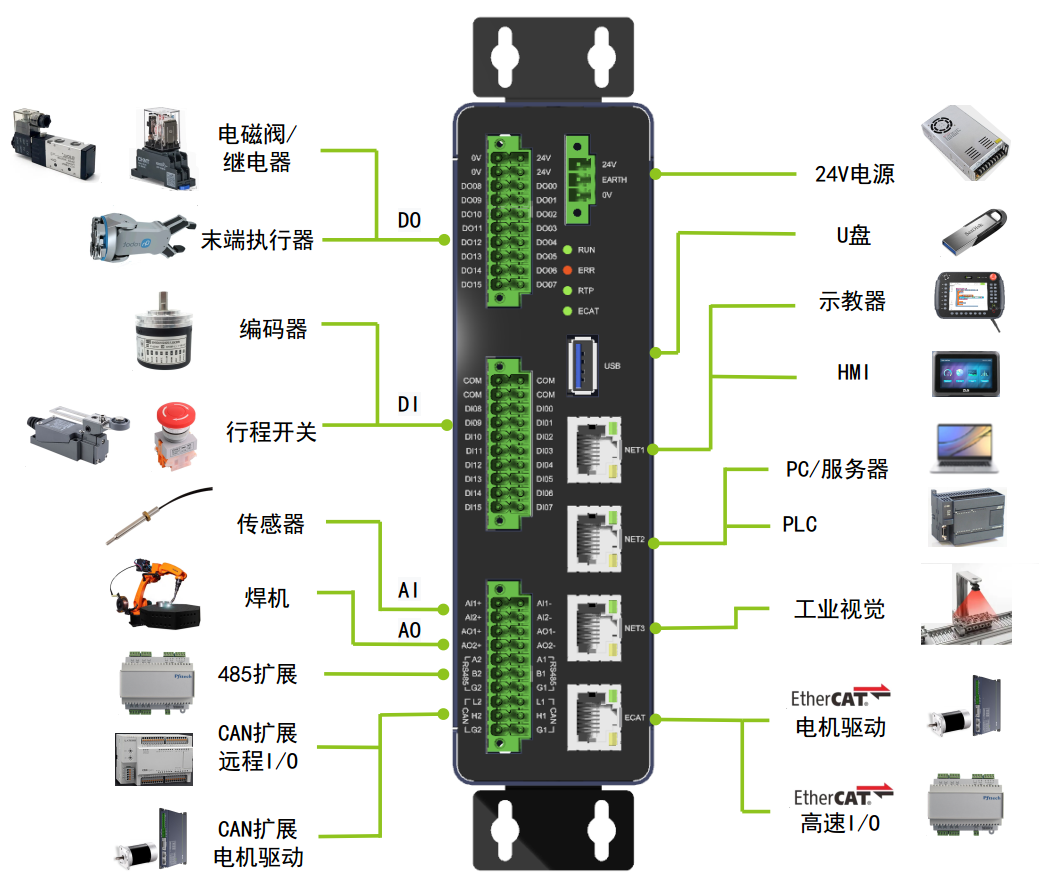

圖2 ZMC601E 邊緣控制器應用框圖

ZMC601E產品選型表

圖3 ZMC601E產品選型表

ZMC601E市場應用

ZMC601E總線型邊緣控制器適用范圍廣泛，特別適用于機器人、激光焊接和切割、電子半導體設備、風力發電、汽車裝備制造、鋰電新能源、電力自動化、工廠智能化等領域。

圖4 ZMC601E應用行業
