"利用NI測試平臺和生態系統，我們不僅成功開發了HILS，而且還成功開發了機器人、圖像處理系統、語音合成系統、噪聲模擬器和GPS模擬器，進而搭建了一個集成的電子組件自動化測試系統。 手動操作和結果判斷相關的工時減少了90％，每年節省了數億美元的成本。"

挑戰

構建一個自動化系統，從頭到尾全面檢驗邏輯并評估相互協作的電子元件的魯棒性，包括相關操作和結果判斷。

解決方案:

基于NI平臺使用PXI產品、可重新配置的I/O模塊（FPGA）和LabVIEW構建HILS系統，并集成噪聲模擬器、GPS模擬器和語音合成系統等其他元件來評估魯棒性，同時集成機器人和圖像處理系統來實現任務自動化。

馬自達使用軟件定義的自動化測試系統，降低了90％的測試成本（配音旁白是由使用LabVIEW開發而成的語音合成系統生成的）。

背景介紹

眾所周知，汽車正在快速融入越來越多的電子產品。 從自動雨刮器和門鎖開始，電子產品已經成為許多汽車組件的一部分，包括照明、空調、動力總成、信息娛樂系統，甚至各種安全系統。 一開始，汽車僅配備了幾個CPU。 而現在，汽車中的CPU數量已近百。

為了向客戶提供高品質的產品，馬自達電子測試和研究團隊需要評估所有電子元件的“邏輯”和“魯棒性”。 '邏輯'是指每個電子組件的功能。 而要理解“魯棒性”這一概念，首先需要認識到電子元件的工作環境并不總是處于理想狀態。 例如，元件可能會暴露于極端的條件下，如電源電壓發生波動、噪聲級別較高或輸入信號不理想。 “魯棒性”是指組件在極端環境中正常工作的能力。 換句話說，我們希望評估每個電子元件對這些惡劣條件的承受力。

挑戰

電子元件的邏輯和魯棒性一直都在評估的范疇內。 過去，僅有幾種電子元件執行簡單的功能時，元件在專門準備的環境中單獨進行測試。 然而，隨著電子元件的多樣性和功能復雜性不斷增加，這種操作漸漸露出弊端。 現在，多個電子元件系統之間會進行通信，并且一個系統的操作越來越依賴于來自其他系統的結果。 除了逐個系統進行測試外，還必須進行多系統測試才能有效地評估此類系統的功能。 此外，還必須評估系統的魯棒性。 然而，隨著各種組件和單元的不斷增加，要評估的項目數量呈指數增長。 因此，我們很清楚評估系統需要實現自動化。

十年來，馬自達一直意識到這些需求， 但是卻找不到滿足所有需求的評估系統。 鑒于這種情況，我們決定正面解決這個問題。 換而言之，我們決定開發一個自動化系統來從頭到尾徹底驗證邏輯并評估相互協作的電子元件的魯棒性。

解決方案/優勢

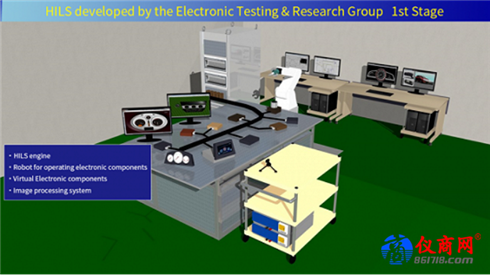

我們需要開發的系統將會非常龐大且復雜。 因此，開發工作預計需要幾年時間并分階段完成。 圖1是第一階段的示意圖。 Stage-1系統由以下元素組成：HILS（硬件在環仿真）引擎、機器人和圖像處理系統。 對于HILS引擎，NI HILS系統由NI PXI（面向儀器系統的PCI擴展）產品和RIO（可重配置的I/O）模塊組成。 我們基于LabVIEW系統設計平臺，開發了在這些硬件產品上運行的軟件。

圖1.第一階段的示意圖
