CAN節點的穩定性、可靠性和安全性得益于其強大的錯誤管理機制。那么，CAN節點為什么能感知錯誤？又是如何響應錯誤？您是否能清晰地想象出這一過程？本文將為大家詳細分析CAN節點錯誤管理的工作過程。

節點電路構成

如圖1所示，MCU作為主控制器，完成CAN控制器和功能電路的控制。

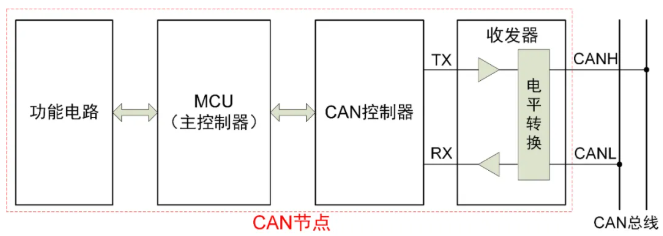

圖1 CAN節點組成框圖

CAN控制器是工作于數據鏈路層的器件，集成了CAN規范中數據鏈路層的全部功能，其功能由軟件和硬件共同實現，從設備供應商買回來的CAN控制器已經把相應的邏輯固化在其硅片之中；MCU是工作于應用層的器件，其功能由軟件和硬件共同實現，MCU運行的程序可由設計者靈活設計，以實現CAN節點的特定功能；CAN收發器工作于物理層，其功能完全由硬件實現，其作用是將CAN控制器的邏輯電平轉化為CAN總線的模擬差分信號，以及把總線模擬差分信號轉換成CAN控制器的邏輯電平。

CAN節點的錯誤管理屬于CAN通信規范數據鏈路層的內容，具體來說，錯誤管理是通過MCU和CAN控制器來實施的。可以說，CAN控制器是錯誤管理的基礎設施，我們可以從兩個方面理解其工作邏輯：一是如何感知錯誤，二是如何響應錯誤。

注：

1、本文所說的CAN規范指的是德國BOSCH公司的《CAN Specification Version 2.0》。

節點如何感知錯誤？

如前文所述，節點對總線錯誤的識別是通過CAN控制器來完成的。CAN控制器輸出給收發器發送引腳TX的邏輯信號位會從收發器接收引腳RX接收，這使得CAN控制器可以在發送一個邏輯位期間同時監測總線的實際電平值。CAN控制器檢測總線錯誤原理如圖2所示：

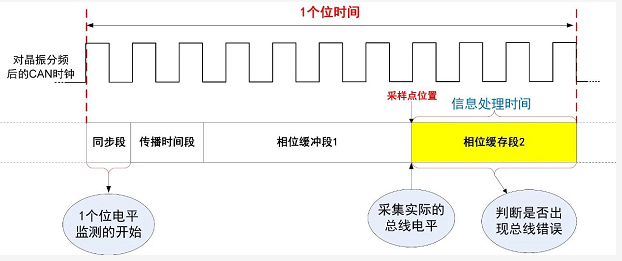

圖2 監測總線錯誤原理圖

如圖2描述，CAN控制器監測一個總線電平的電平值是在采樣點位置進行的，判斷是否出現錯誤是在信息處理時間內完成的。

綜上所述，CAN控制器對錯誤的識別可概括為：無論是作為發送器還是接收器，在采樣點位置成功監測到當前總線的實際電平值后，CAN控制器便按照CAN規范中描述的錯誤管理規則判斷是否出現錯誤。

CAN通信過程中的錯誤類型包括5種，分別是：位錯誤、填充錯誤、CRC錯誤、幀格式錯誤、應答錯誤。接下來分別對5種錯誤的檢測識別過程進行解析。

1、位錯誤

位錯誤是由作為發送器的節點在發送報文期間進行檢測識別的。CAN控制器的程序邏輯發送的電平與監測到總線的實際信號不一致即在此位期間檢測到位錯誤。

例外情況，在仲裁場或應答間隙期間發送一“隱性”位卻監視到一“顯性”位，以及當發送器發送一個被動錯誤標志但檢測到“顯性”位時，均也不被視為位錯誤，以實現特定的功能。

2、填充錯誤

在CAN幀的位場中，幀起始、仲裁場、控制場、數據場以及CRC序列，均通過位填充的方法編碼。無論何時，發送器只要檢測到這些位場對應位流里有5個連續相同值的位，便自動在接著的下一位插入一個補碼位。CAN控制器在監測總線電平值的同時對連續相同的位電平值會進行計數，如果在使用位填充法進行編碼的信息中，出現了第6個連續相同的位電平值時，便檢測到一個填充錯誤。

3、CRC錯誤

CRC錯誤是由作為接收器的節點進行檢測識別的。CRC序列共15位（不包含填充位），其內容由幀起始、仲裁場、控制場、數據場(如果有)的無填充位流計算而來。

CRC序列計算使用CAN規范規定的方法。作為發送器的節點發送CAN報文時CRC序列由規定的計算方法確定，作為接收器的節點從總線上接收完數據場最后一個數據位（沒有數據場時是接收完控制場的最后一個位）后，如果接下來接收到實際的CRC序列與接收器的計算結果不一致，便檢測到CRC錯誤。

4、格式錯誤
