前言

近年來，鋰電池電動汽車（Battery Electric Vehicle, 以下簡稱BEV）的開發速度不斷加快。鋰電池極易受到溫度的影響，在極端低溫的天氣下，性能會急劇下降，可用容量會快速減少。而B(niǎo)EV并沒有引擎這類的供能設施，為了增加續航距離，需要收集馬達或逆變器等零部件產生的熱量。

將數據采集儀LR8450和市售熱流傳感器組合后能進行熱流測量。測量溫度的同時還能確認熱流方向，有助于驗證溫控管理的情況，評估電池的性能和老化速度。

01 熱流測量中熱量動向可視化

測量熱流能夠觀測到熱量的流動方向，對測量對象自身是否產生熱量以及周圍是否受熱進行測量，查明正在發熱的零部件，并采取合適的隔熱及放熱方式。

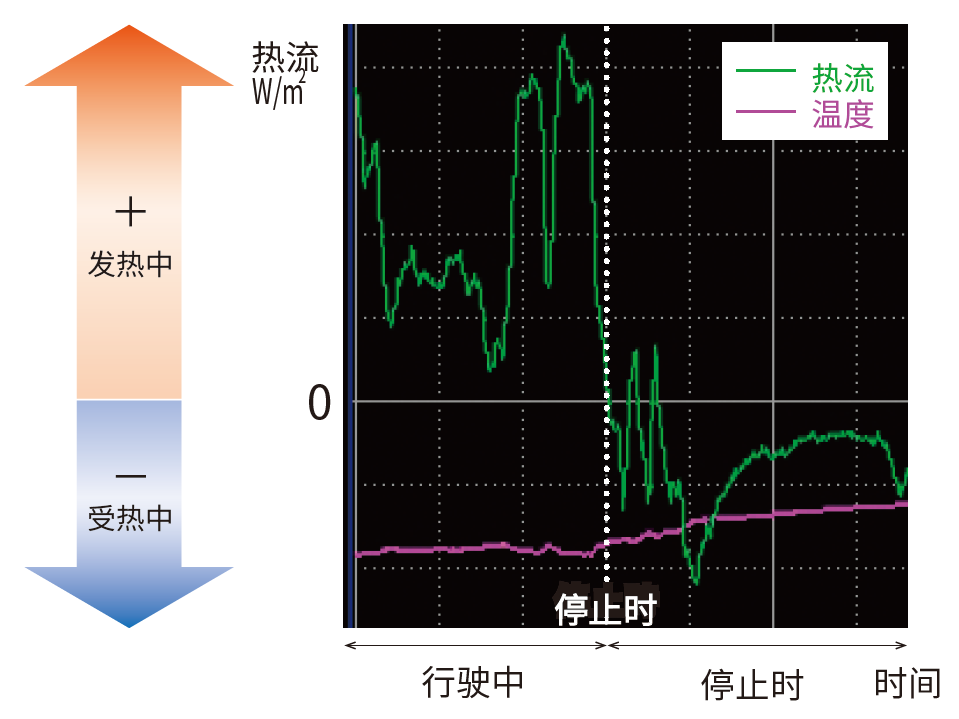

Fig.1 是使用LR8450和市售熱流傳感器，對正在行駛中的車輛的零部件進行溫度和熱流測量時的畫面。可以看到溫度正在緩慢持續升高，與之相對的是，圖表中熱流的顯示在車輛停止時發生了一些變化。

Fig.1

基于溫度和熱流的測量從而確定溫度變化的原因

綜上所述，能夠確認正在行駛中的車輛的零部件自身會產生發熱的現象，而車輛停止時會受到來自外部所產生的熱量影響。

02 熱流測量的應用

電池的性能及老化速度與其自身的發熱有關。因此，我們期待著能通過電池?zé)崃鞯臏y(cè)量，從而進行電池性能的評估或無損情況下電池老化速度的評估。

03 測量方法

將用于LR8450的測量模塊的通道2ch部分與*市售傳感器測量熱流及溫度的各條線路進行連接。

僅需將傳感器連接線上標記的靈敏度系數(S)輸入至LR8450 轉換比的靈敏度框中，就能直接讀出其熱流量的數值，無需進行復雜的轉換比運算。

將波形畫面的上下限值設置為任意數值后便能夠觀測波形。因?yàn)槟軌蛲瑫r(shí)顯示兩個量規，所以對溫度和熱流的同時觀測而言非常方便。

*能夠同時對熱流及溫度進行測量的傳感器

04 使用LR8450 測量熱流的優點

使用帶無線LAN功能LR8450-01，無線模塊和設備主機間能夠進行無線連接。將連接了熱流傳感器的無線模塊設置在測量對象的附近，便能夠在實驗室里對進行遠程監測。

通信距離：（無遮擋物）約30米左右（存在將LR8450-01 或無線模塊放置在地板或地面上導致通信距離縮短的情況）

熱流傳感器靈敏度常數是具備溫度依賴性。例如，在測量對象溫度為120℃時進行熱流測量，數值可能會產生20%左右的誤差。使用溫度測量值，能夠依靠LR8450的波形運算功能進行溫度補償，從而實現高精度的熱流測量。
