夏至已至、芳華綻放，思儀科技一次性發布十款全新一代電子校準件產品20402/20404系列，這是思儀科技不斷追求技術突破、用測試測量賦能創新創造的又一力作。新發布的20402/20404系列電子校準件配合思儀科技天衡星3674系列、開陽星3657系列等矢量網絡分析儀，將為用戶提供寬頻精準高效的智能校準新體驗。

全新一代電子校準件起始頻率為10MHz、部分型號可起始至100kHz，上限頻率拓展至18/26.5/40/50/67GHz，均配置雙/四端口，共計十款。產品設計輕巧流暢、耐磨防滑、握持感舒適，支持N型/3.5mm/2.92mm/2.4mm/1.85mm等都多種連接方式。全系列電子校準件具有頻帶寬、精度高、智能校準等特點，支持多應用場景應用，操作簡單、快捷便利，極大降低測試與維修成本。

圖1 全新一代電子校準件

1. 推出首款40GHz/67GHz四端口電子校準件，大幅減少連接次數顯著提升校準效率

推出首款40GHz/67GHz四端口電子校準件，豐富四端口電子校準件產品種類到5種。該類產品在多路復用/分解器、功率分配/合成器、耦合器、線纜、天線陣列等測試中，與傳統機械校準件相比可以數倍甚至數十倍減少校準連接和測試，顯著提升校準效率。

2. 精密設計與制造，提供高精度高可靠性保證成就卓越校準品質

圖2 同頻段不同端口數

兩款電子校準件

高精度體現在新一代電子校準件每一處細節設計、制造環節，確保產品卓越品質：精密電子組件保證了整機的可靠性與穩定性、高質量連接器降低了連接重復性誤差、專用精密設計技術提升了產品自身精度、自動溫度補償技術與自動校準技術優化了產品性能、完善的校準與測試技術擴展了產品的適用性與自動化程度。與上一代產品相比，在技術指標上有了顯著提升，如剩余誤差方向性指標全頻段提升5dB@67GHz 。該系列產品已經過批量試制與測試，并在多家用戶得到使用并獲得認可。

3. 全自動電子校準與混合校準，應對多種校準需求

全系列支持四個端口的全自動電子校準，自動端口檢測，將實時刷新界面的電校準配置顯示，GUI向?qū)y量簡單易操作，真正實現了一鍵校準。

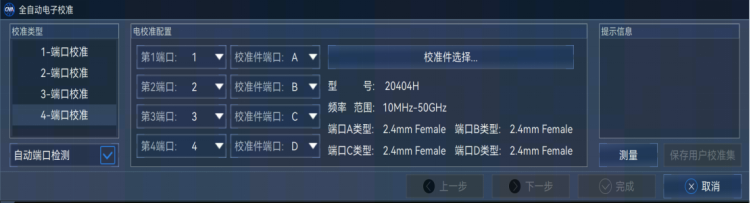

圖3全自動電子校準

支持靈活配置校準連接與測量，可擴展電子校準件在非插入、大功率等特殊測試場景的使用。電子校準件可用于多端口校準模式，支持未知直通電子校準、定義直通的快速電子校準、增強型響應校準、直通頻響校準等。

4. 全功能測試電子校準，解決多應用場景校準難題

支持矢量/標量混頻器、增益壓縮、變頻增益壓縮、冷源噪聲、互調失真、頻譜分析、差分I/Q等非標準測試場景下的復雜微波網絡線性及非線性特性測試，如變頻損耗/增益、絕對群時延、1dB壓縮點、噪聲系數/參數、三階交調、平衡參數等，并且可在冷源噪聲中可用作阻抗調配器。

圖4 濾波器、混頻器、放大器等微波部組件復雜校準與測試

思儀科技秉承“用測試測量賦能創新創造”的企業使命，致力于為千行百業創新創造活動提供測試測量能力。此次推出的十款全新設計電子校準件產品，不僅注重了整體的美觀耐用，加強了性能的優化與提升，還為用戶提供多復雜場景與遠程校準解決方案，必將為用戶提供更加精準高效的智能校準體驗。
